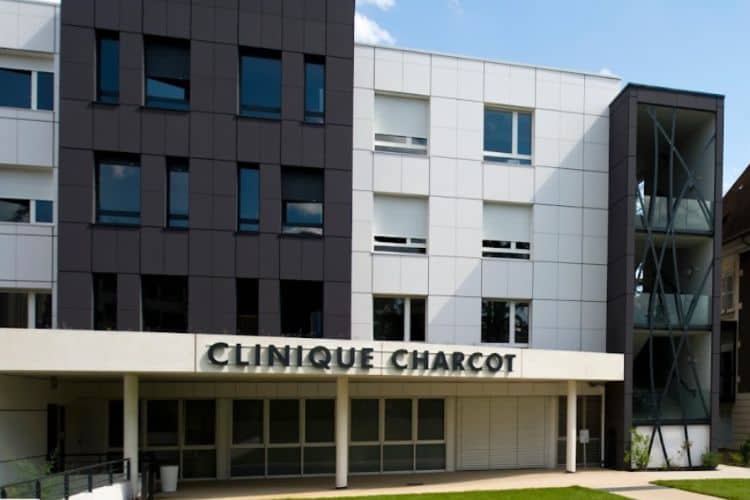

Global Expertises a récemment entrepris une mission délicate à la demande de la direction de la Clinique Charcot, située à Saint-Foy-lès-Lyon. L’objectif était l’expertise d’une dalle présentant des signes de mouvements inquiétants. Cette expertise unilatérale impliquait une radiographie détaillée de la structure, pour déterminer les causes sous-jacentes des désordres observés.

Expertise d’une dalle, chronologie des faits et contexte

La clinique, implantée dans la commune de Saint-Foy-lès-Lyon, se trouve dans une zone sujette à des risques naturels modérés mais significatifs. Ces risques comprennent principalement des inondations et le phénomène de retrait-gonflement des sols argileux. Ces facteurs environnementaux sont particulièrement pertinents car ils peuvent avoir un impact direct sur la stabilité et la durabilité des structures bâties. Le retrait-gonflement des sols argileux, par exemple, peut provoquer des mouvements différentiels du sol, entraînant des fissures et d’autres formes de dommages structuraux.

Lors de la visite d’inspection sur le site de la clinique, le mandant a accompagné l’expert à travers les différentes zones touchées. Cette visite guidée a permis à l’expert d’observer de première main les problèmes spécifiques rencontrés par la clinique, offrant ainsi une perspective précieuse et contextualisée. Par exemple, les zones susceptibles d’être affectées par les inondations ou les symptômes visibles de dégradation liés au mouvement des sols argileux ont pu être directement examinés.

En complément de cette inspection visuelle, des documents techniques tels que les plans de récolement ont été étudiés. Ces plans, qui détaillent la configuration et la conception de la clinique après sa construction ou ses dernières rénovations, sont essentiels pour une compréhension approfondie de la structure. Ils permettent à l’expert d’analyser comment les éléments de construction et les matériaux peuvent interagir avec les conditions environnementales spécifiques de la région, et dans quelle mesure ils peuvent être affectés.

Cette combinaison d’une inspection sur place et de l’analyse de documents techniques est essentielle pour évaluer de manière exhaustive l’état actuel de la clinique et identifier les zones à risque. Cela permet également de formuler des recommandations précises sur les mesures à prendre pour mitiger les risques identifiés, assurer la sécurité des patients et du personnel, et prolonger la durée de vie de l’établissement dans cet environnement aux défis naturels modérés mais non négligeables.

L’analyse des constats et radiographie précise de l’expertise d’une dalle

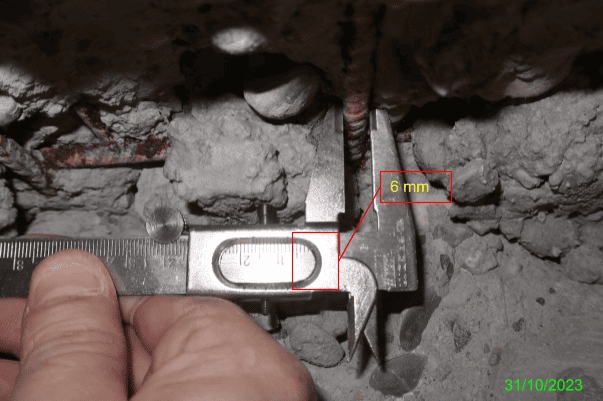

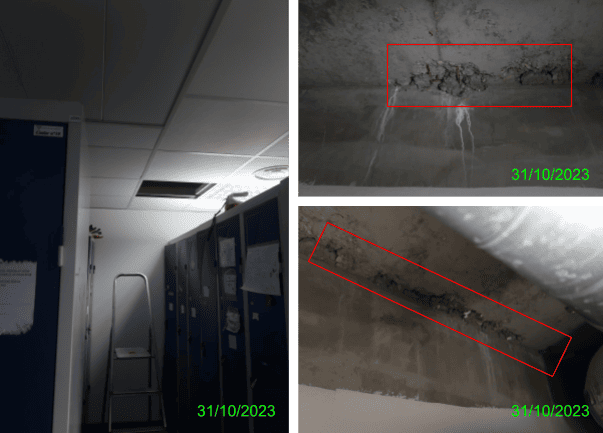

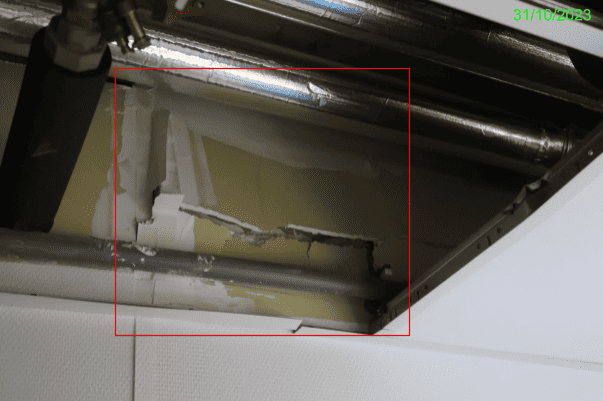

Notre expert a pu observer des désordres apparents dans les vestiaires féminins présentant des signes de fragilité et de mouvement. Les étampes observées dans les vestiaires indiquent un soutien temporaire mis en place pour la dalle affaiblie. L’éclatement du placoplâtre et le manque d’enrobage adéquat des treillis métalliques soulèvent des inquiétudes sérieuses quant à la stabilité de cette section du bâtiment.

L’expertise s’est poursuivie à l’extérieur du bâtiment dans l’hypothèse  d’éventuelles causes externes. En effet, l’aménagement extérieur au-dessus des vestiaires, avec l’ajout de terres, un chemin d’accès, et la plantation de végétation, a imposé une charge supplémentaire significative sur la dalle, contribuant probablement à son affaissement.

L’analyse de la radiographie a révélé des anomalies troublantes dans la disposition des armatures en acier. Des variations dans l’espacement et la profondeur des armatures ainsi que la présence de lits d’acier doubles dans certaines zones indiquent des modifications de la conception originale de la dalle. Ces variations pourraient affecter la résistance et la stabilité de la dalle.

Implications et non-conformités réglementaires, l’importance de l’expertise

Ces constats dénotent une non-conformité avec les normes de construction et soulèvent des questions sur la gestion des charges et la stabilité structurelle. Les modifications apportées sans tenir compte des impacts structurels révèlent un manque de planification et de respect des normes réglementaires.

L’expertise d’une dalle permet d’évaluer la qualité et la résistance structurelle de la dalle, garantissant ainsi la sécurité des occupants et la durabilité de l’ensemble du bâtiment. Une expertise approfondie peut identifier d’éventuels défauts qui pourraient compromettre l’intégralité de la dalle.

En outre, l’expertise d’une dalle contribue à assurer la conformité aux normes et à optimiser la performance globale du bâtiment, ce qui est essentiel pour sa pérennité et la sécurité des personnes qui l’utilisent.

Mesures correctives et conservatoires

En réponse aux problèmes identifiés, l’expert a recommandé un ensemble de mesures correctives destinées à remédier aux défauts structurels et à garantir la conformité avec les normes de construction en vigueur.

Ces suggestions sont détaillées comme suit :

Réévaluation de la structure de la dalle : Cette étape implique un examen minutieux de la dalle, en mettant l’accent sur les zones équipées d’un double lit d’acier. Cette réévaluation vise à identifier les faiblesses potentielles ou les déficiences dans la conception et la réalisation de la dalle. L’expert suggère d’utiliser des techniques avancées d’analyse structurelle et de scanner ces zones pour détecter d’éventuelles fissures, affaissements ou autres signes de détérioration qui pourraient compromettre l’intégrité de la structure.

Réexamen des aménagements extérieurs : Il est conseillé de revoir l’agencement et la conception des aménagements extérieurs pour alléger la charge supportée par la dalle. Cela pourrait inclure la redistribution ou la réduction du poids des éléments lourds, tels que les gros équipements ou les zones paysagères. L’objectif est de minimiser l’impact de ces charges sur la structure et de prévenir une surcharge qui pourrait aggraver les problèmes existants ou en créer de nouveaux.

Mise en place d’un plan de réparation : L’expert recommande l’élaboration d’un plan de réparation complet visant à renforcer les zones affaiblies de la structure. Ce plan devrait inclure des méthodes spécifiques pour restaurer l’intégrité structurelle, telles que l’injection de résine, la pose de renforts en acier, ou toute autre méthode adaptée aux défis spécifiques de la structure. L’importance de ce plan est d’assurer que toutes les réparations soient effectuées selon les normes de construction les plus strictes, garantissant ainsi la sécurité et la durabilité à long terme de la structure.

Ces mesures correctives, une fois mises en œuvre, visent à remédier aux déficiences structurelles identifiées et à améliorer la sécurité et la fonctionnalité globales de la structure. L’expertise et la diligence dans l’exécution de ces recommandations sont essentielles pour garantir l’intégrité du bâtiment.

Conclusion : une expertise au service de la sécurité

Cette mission de Global Expertises met en évidence l’importance des expertises techniques dans le domaine de la construction. Les anomalies détectées lors de cette expertise soulignent la nécessité d’une vigilance constante et d’une conformité rigoureuse aux normes de construction pour garantir la sécurité et la durabilité des structures.
