Radier béton : définition, choix, coût et pathologies

Qu'est-ce qu'un radier béton et en quoi diffère-t-il d'une dalle sur terre-plein ?

Un radier béton est une fondation superficielle continue : une plaque de béton armé, coulée sur toute la surface du bâtiment, qui reçoit les murs et poteaux et transmet leurs charges au sol par sa face inférieure entière. Il remplit simultanément deux fonctions : fonder l'ouvrage et constituer le plancher bas. Un dallage sur terre-plein, lui, n'est pas une fondation. Il repose sur le sol entre des semelles ou des longrines qui portent seules la structure, et il est régi par un autre texte, le DTU 13.3, alors que le radier relève des fondations superficielles (NF DTU 13.1).

La distinction est structurelle et non de vocabulaire. Le radier est calculé pour reprendre les efforts de flexion que lui impose la réaction du sol sous des charges concentrées : il est armé en deux nappes, souvent épaissi sous les murs porteurs, et son épaisseur est nettement supérieure à celle d'un dallage courant. Le dallage est armé pour limiter la fissuration de retrait et supporter les charges d'exploitation du plancher, pas pour porter la maison. Une dalle de 12 cm avec un treillis soudé unique n'est donc jamais un radier, même si elle est parfois désignée ainsi sur des devis.

Dans le glossaire des fondations, le radier se décline en trois familles. Le radier général plat est une dalle d'épaisseur constante, adapté aux maisons individuelles et aux petits bâtiments. Le radier nervuré comporte des poutres (nervures) noyées ou saillantes sous les lignes de murs, qui rigidifient la plaque et permettent de réduire l'épaisseur courante. Le radier champignon, avec des surépaisseurs localisées sous les poteaux, se rencontre plutôt dans le bâtiment collectif ou industriel. À l'opposé, la dalle portée sur vide sanitaire est un plancher qui franchit un vide entre des murs de soubassement fondés sur semelles : elle n'est pas en contact avec le sol et ne fonde rien.

En l'absence de plans, l'expert peut recourir à un carottage ou à un sondage à la périphérie, ou à un détecteur d'armatures (pachomètre) qui révèle la présence de deux nappes et leur espacement. Le contexte du terrain oriente aussi le diagnostic : un radier se rencontre plus fréquemment sur les sols de faible portance, les terrains argileux et les parcelles à nappe proche.

Comment est dimensionné et exécuté un radier béton (épaisseur, ferraillage, DTU 13.1) ?

Un radier béton se dimensionne à partir de trois données : les charges descendues par la structure, la contrainte admissible du sol issue de l'étude G2, et la raideur relative entre la plaque et le terrain, qui détermine la distribution des pressions sous la dalle. Le calcul, conduit par un bureau d'études selon le NF DTU 13.1 et l'Eurocode 2 (NF EN 1992) pour la partie béton armé, fixe l'épaisseur, la section d'acier des deux nappes et les surépaisseurs sous murs. Pour une maison individuelle courante, l'épaisseur résultante se situe le plus souvent entre 20 et 40 cm, avec un béton de classe C25/30 minimum et une classe d'exposition XC2 pour une face en contact permanent avec un sol humide.

Le ferraillage est le point que nous vérifions en priorité sur les plans et, quand c'est possible, sur l'ouvrage. Un radier comporte une nappe inférieure, qui travaille en travée entre les murs sous la réaction du sol, et une nappe supérieure, qui reprend les moments sous les murs et les poteaux. Ces nappes sont constituées de treillis soudés ou de barres HA, maintenues à distance par des écarteurs, avec un enrobage de 3 à 5 cm selon l'agressivité du milieu. Les liaisons avec les murs se font par des aciers en attente qui rejoignent les chaînages horizontaux et verticaux de la maçonnerie : c'est cette continuité qui donne au bâtiment son comportement monolithique face aux mouvements de sol.

L'exécution suit une séquence dont chaque étape conditionne la durabilité. Le terrassement décape la terre végétale et atteint la cote prévue par l'étude de sol. Une couche de forme en matériau granulaire compacté (hérisson) régularise l'assise et rompt la capillarité. Un film polyéthylène, éventuellement complété par une isolation thermique sous dalle, sépare le béton du support. Les réseaux traversants sont posés et gainés avant coulage. Le ferraillage est mis en place, calé, puis réceptionné avant béton. Le coulage se fait idéalement en une seule phase, avec vibration et cure : un béton non protégé du vent et du soleil pendant les premiers jours fissure par retrait avant même d'avoir porté quoi que ce soit. La résistance de calcul est atteinte après 28 jours normalisés, mais l'élévation des murs peut commencer bien avant, dès que la résistance au jeune âge est jugée suffisante.

Les joints méritent une attention particulière. Un radier de grande emprise ou de forme complexe (en L, en U) concentre les contraintes de retrait dans les angles rentrants ; le bureau d'études y prévoit soit des renforts d'armatures, soit des joints de dilatation traversant toute la structure. Les documents techniques du CSTB et les retours d'expérience de l'Agence Qualité Construction rappellent que l'omission de ces dispositions, ou une reprise de bétonnage non traitée, est à l'origine d'une part importante des fissures de dalle observées dans les premières années. Une reprise de coulage improvisée, sans armatures de couture ni traitement de la surface, crée un plan de faiblesse qui se comporte comme un joint non maîtrisé.

Quelles pathologies affectent un radier béton et comment les reconnaître ?

Les désordres d'un radier béton se rangent en quatre familles qui ne se traitent pas de la même manière : les fissures de retrait, propres au matériau et généralement stables ; les fissures et déformations d'origine géotechnique, liées au sol et évolutives ; les désordres d'humidité, liés à la rupture de capillarité ; et la dégradation du béton lui-même par corrosion des armatures ou éclatement des rives. Le premier travail de l'expert consiste à attribuer le désordre observé à l'une de ces familles, parce qu'une fissure de retrait ne justifie aucune reprise de fondation, alors qu'un tassement différentiel en justifie presque toujours une.

La fissure de retrait est fine, souvent inférieure à 0,3 mm, d'ouverture constante sur toute sa longueur, et elle apparaît dans les premiers mois, fréquemment aux angles rentrants, au droit des réservations de réseaux ou le long d'une reprise de bétonnage. Elle ne s'accompagne d'aucun désordre en élévation. L'Eurocode 2 admet pour un béton armé en classe d'exposition XC2 une ouverture de fissure calculée de 0,3 mm sous combinaison quasi permanente : en dessous de ce seuil, la fissure est un phénomène attendu et l'enrobage continue de protéger l'acier. Son suivi sur un an suffit en général à confirmer sa stabilité.

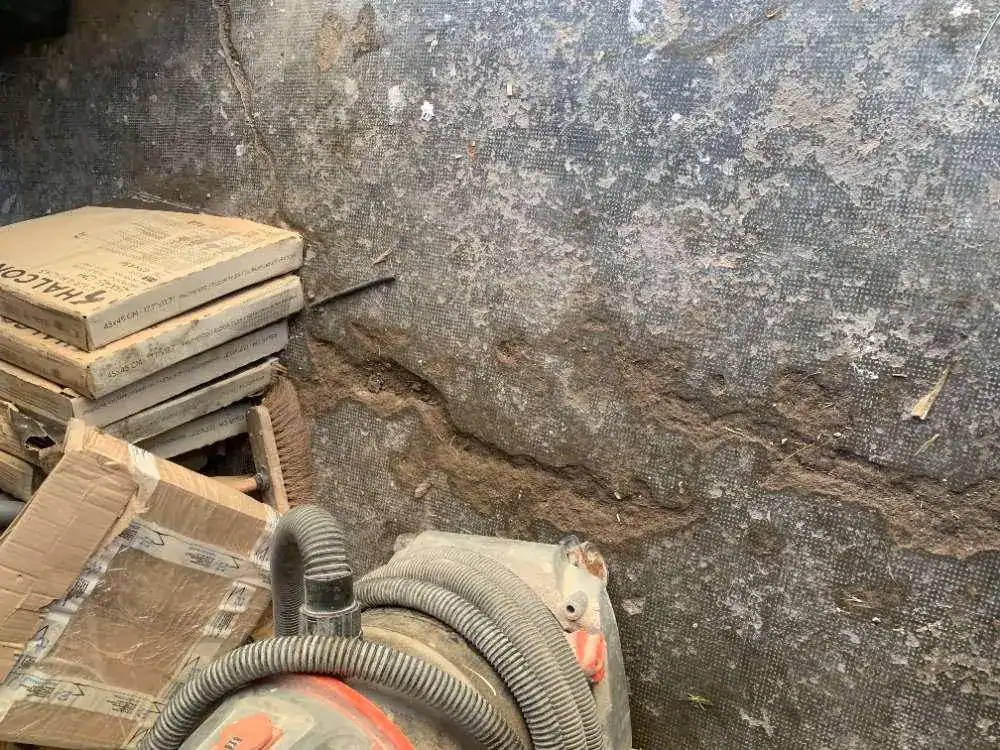

La fissure d'origine géotechnique se lit tout autrement. Elle traverse l'épaisseur, son ouverture varie le long du tracé, elle présente parfois un désaffleurement entre ses deux lèvres, et elle s'accompagne de signes en élévation : fissures en escalier dans la maçonnerie, décollement entre la dalle et le pied de mur, portes qui frottent, carrelage qui se soulève en cloche ou se décolle par plaques. Un tassement différentiel incline la plaque vers la zone la plus compressible, alors que le gonflement d'une argile réhydratée la bombe au centre ou soulève une rive : le relevé altimétrique de la dalle, réalisé au niveau laser sur un maillage de points, distingue ces deux mécanismes que l'œil ne sépare pas. Une ouverture supérieure à 2 mm, une progression mesurable entre deux passages espacés de quelques mois ou un désaffleurement perceptible au pied classent le désordre comme structurel. La lecture des fissures de façade qui accompagnent le mouvement du radier, notamment au niveau des linteaux, appuis et embrasures, permet de dater et d'orienter le mouvement.

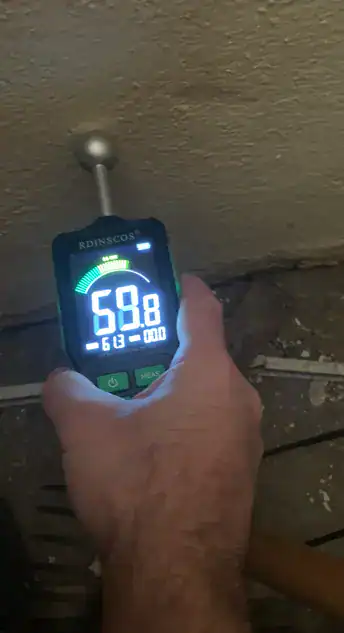

Les désordres d'humidité tiennent une place particulière sur radier, parce que la dalle est en contact permanent avec un sol humide sur toute sa surface. Un film polyéthylène absent, déchiré au coulage ou interrompu au passage des réseaux laisse remonter l'eau par capillarité ; les revêtements collés cloquent, les plinthes noircissent et les joints de carrelage se tachent. L'humidimètre de surface, puis une mesure en profondeur ou un test à la bombe au carbure sur prélèvement, permettent de distinguer une condensation de surface d'une remontée depuis le sol. Sur les parcelles à nappe proche, une remontée de nappe exerce en outre une sous-pression sur la plaque, que le calcul doit avoir prévue ; dans le cas contraire, la dalle peut se fissurer par le dessous sans qu'aucune charge n'ait changé.

La dégradation du béton concerne surtout les rives et les zones où l'enrobage n'a pas été respecté. La corrosion des armatures, favorisée par la carbonatation du béton et l'humidité, fait gonfler l'acier et éclate le béton qui le recouvre ; en périphérie du radier, ce mécanisme se manifeste par des épaufrures en rive de dalle qui laissent l'acier à nu et accélèrent le processus. Un radier dont les aciers sont visibles en pied de façade n'est pas seulement inesthétique : il a perdu localement la section d'armature sur laquelle le calcul reposait.

Le dernier groupe de causes est extérieur à l'ouvrage. Une fuite d'évacuation ou d'alimentation enterrée sous le radier gonfle localement une argile ou lessive un sable ; un arbre planté à moins d'une fois sa hauteur adulte de la façade assèche le sol sous une rive en été ; des descentes d'eaux pluviales rejetées au pied du mur saturent le sol en hiver. Ces facteurs expliquent qu'un radier correctement construit se mette à bouger dix ou vingt ans après sa réalisation, et ils orientent les premières investigations vers les réseaux et l'environnement immédiat plutôt que vers la dalle elle-même.

Quand faire appel à un expert indépendant pour un radier béton ?

L'intervention d'un expert indépendant se justifie dès qu'un désordre de dalle ou de soubassement présente l'un des marqueurs structurels décrits plus haut : fissure traversante ou évolutive, décollement entre dalle et mur, inclinaison perceptible du plancher, humidité persistante que les traitements de surface ne suppriment pas. Elle se justifie aussi en l'absence de désordre, dans trois situations : avant l'achat d'une maison sur terrain argileux dont les plans de fondation sont absents, avant la réception d'un radier neuf lorsque le ferraillage n'a pas été contrôlé, et en cas de désaccord avec un assureur ou un constructeur sur l'origine d'un désordre.

La méthode de l'expert, conduite conformément au cadre de la norme NF X50-110 de 2024 sur la qualité en expertise, suit une progression fixe. La première étape est documentaire : plans d'exécution, étude de sol, bons de livraison du béton, procès-verbal de réception et historique des travaux sur les réseaux. La deuxième est le constat sur site : relevé des fissures au fissuromètre avec repérage sur plan, relevé altimétrique de la dalle au niveau laser, mesure d'humidité en surface et en profondeur, détection des armatures au pachomètre, sondage périphérique pour vérifier l'épaisseur, le hérisson et le film. La lecture des désordres associés en élévation, notamment les fissures qui partent des angles d'ouvertures au droit des linteaux et appuis de baie, complète le diagnostic de la fondation par celui de la superstructure. La troisième étape est l'analyse : attribution du désordre à l'une des quatre familles de pathologies, appréciation de son caractère stabilisé ou évolutif, et préconisation d'investigations complémentaires (étude géotechnique de diagnostic, inspection télévisée des réseaux) lorsque le constat ne suffit pas à conclure.

Lorsque le désordre est susceptible d'évoluer, l'expert installe des témoins ou des jauges sur les fissures principales et fixe un calendrier de relevés couvrant au moins un cycle saisonnier complet, été et hiver, seule façon de distinguer un mouvement cyclique lié à l'humidité du sol d'un tassement continu. Le rapport final qualifie le désordre, en identifie la cause probable, précise les garanties mobilisables et chiffre l'ordre de grandeur des travaux ; il sert de base à la déclaration de sinistre, à la réunion contradictoire avec l'expert de l'assureur ou à la négociation avec le constructeur.

Le coût de cette prestation doit être distingué des montants de travaux cités dans la section sur les prix. La grille publiée du cabinet Global Expertises fixe l'expertise à 690 € HT, soit 828 € TTC, lorsque l'enjeu financier du dossier est inférieur à 30 000 € ; au-delà de ce seuil, les honoraires représentent 5 % de l'enjeu. Un constat simple est facturé 960 € avec un acompte de 60 % à la commande, et une note technique sur pièces 720 €. Sur l'ensemble des dossiers traités, la médiane réellement facturée s'établit à 790 € pour un constat (2 323 dossiers) et à 900 € pour une expertise contradictoire (535 dossiers), chiffres qui reflètent la prédominance des maisons individuelles dans notre activité en Occitanie. Ces honoraires couvrent la visite, les mesures, l'analyse et le rapport ; les investigations lourdes (carottage, étude géotechnique de diagnostic, inspection de réseaux) font l'objet de devis séparés d'entreprises spécialisées.

L'indépendance de l'expert est le point qui compte le plus dans un dossier de radier, parce que les enjeux financiers d'une reprise en sous-œuvre incitent chaque partie à défendre une lecture du désordre. L'expert d'assurance apprécie le lien avec l'événement garanti ; le constructeur défend la conformité de son ouvrage ; l'entreprise de reprise propose la solution qu'elle sait exécuter. Un expert qui ne vend pas de travaux et qui n'est pas mandaté par l'assureur apporte au propriétaire la seule lecture qui n'a pas d'intérêt dans la conclusion. Pour une situation particulière, le cabinet répond aux demandes via sa page de contact.

Le radier béton n'est ni une dalle épaisse ni une solution universelle : c'est une fondation superficielle à part entière, choisie lorsque le sol est faible mais homogène, dimensionnée à partir d'une étude géotechnique G2 et exécutée selon le NF DTU 13.1 avec deux nappes d'armatures, un béton adapté à un milieu humide et une cure soignée. Ses pathologies, fissures de retrait, tassements différentiels, remontées d'humidité ou corrosion des armatures, se lisent différemment de celles d'un dallage ou de semelles, et leur interprétation suppose de savoir d'abord sur quel type d'ouvrage repose le bâtiment. Le cadre des garanties, décennale en tête, et le régime des catastrophes naturelles sécheresse encadrent ensuite les recours possibles.

Lorsqu'une fissure traverse une dalle, qu'un carrelage se soulève ou qu'un mur se désolidarise de son socle, la première étape est d'établir objectivement la nature de la fondation, l'origine du désordre et son évolution, avant tout devis de reprise. Pour une situation particulière, vous pouvez contacter un expert du cabinet afin d'organiser un constat ou une expertise contradictoire. Pour approfondir le vocabulaire des fondations et de la structure, nos pages consacrées aux fondations sur pieux et micropieux, à l'épaufrure du béton, au glossaire des éléments de structure et à la procédure d'arrêté de péril complètent cette référence.
